研发中心
丙烯酸胶粘剂聚合技术

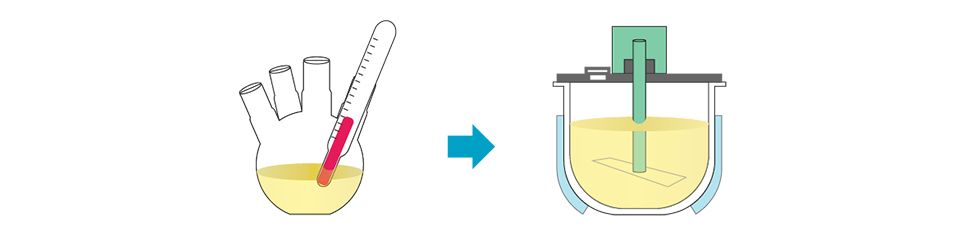

反应原理

设计不同玻璃化温度的丙烯酸单体以及功能性单体配比,通过自由基引发剂引发,进行自由基共聚反应,可以合成具备多种功能的丙烯酸酯高分子聚合物。该聚合物具有较好的初粘性和经时粘性,可用作粘合剂,且具备很强的耐候性、耐热性以及耐水性,广泛应用于手机、家电、汽车、医疗仪器制造等工业制造领域。



聚合反应完成之后,也可以添加一定比例的增粘树脂,以及阻燃剂、导电粒子等各类增加功能的添加剂,使胶粘剂具有除了粘结功能以外的多种功能特性。
为了使丙烯酸聚合物具备涂布加工流动性,需要在胶带涂布制作过程中加入交联剂(例如,异氰酸酯或环氧基树脂),以使丙烯酸聚合物具有 3D 网状结构。 实现高分子聚合物的涂布加工流动性和涂布加工完成后的内聚力的平衡。

反应单体

单体类型
化学名〔英文缩写〕
分子
玻璃化温度Tg(℃)
主单体
丙烯酸丁酯〔BA〕
CH2=CHCOOC4H9
-22
丙烯酸乙酯〔EA〕
CH2=CHCOOC2H5

丙烯酸异辛酯〔2-EHA〕
CH2=CHCOOCH2CH(C2H5)C4H9
-70
共聚单体
(提高内聚力)

醋酸乙烯酯〔VAc〕
CH2=CHOCOCH3
32
丙烯腈〔AN〕
CH2=CHCN
97
苯乙烯〔St〕
CH2=CHC6H5
100
异丁烯酸甲酯〔MMA〕
CH2=C(CH3)COOCH3
-50
官能基单体
(引入
—COOH
—OH
架桥基团)

丙烯酸〔AA〕
CH2=CHCOOH
106
甲基丙烯酸 〔MAA〕
CH2=C(CH3)COOH
228
丙烯酸-2-羟乙基酯〔2-HEA〕
CH2=CHCOOCCH2CH2OH
-60
甲基丙烯酸-2-羟乙基酯〔2-HEMA〕
CH2=C(CH3)COOCH2CH2OH
-12
甲基丙烯酸二甲氨基乙酯〔DM〕
CH2=C(CH3)COOCH2CH2N(CH3)2
-50
丙烯酰胺〔AM〕
CH2=CHCONH2
165
甲基丙烯酸缩水甘油酯〔GMA〕
CH2=C(CH3)COOCHCH-CH2
-82

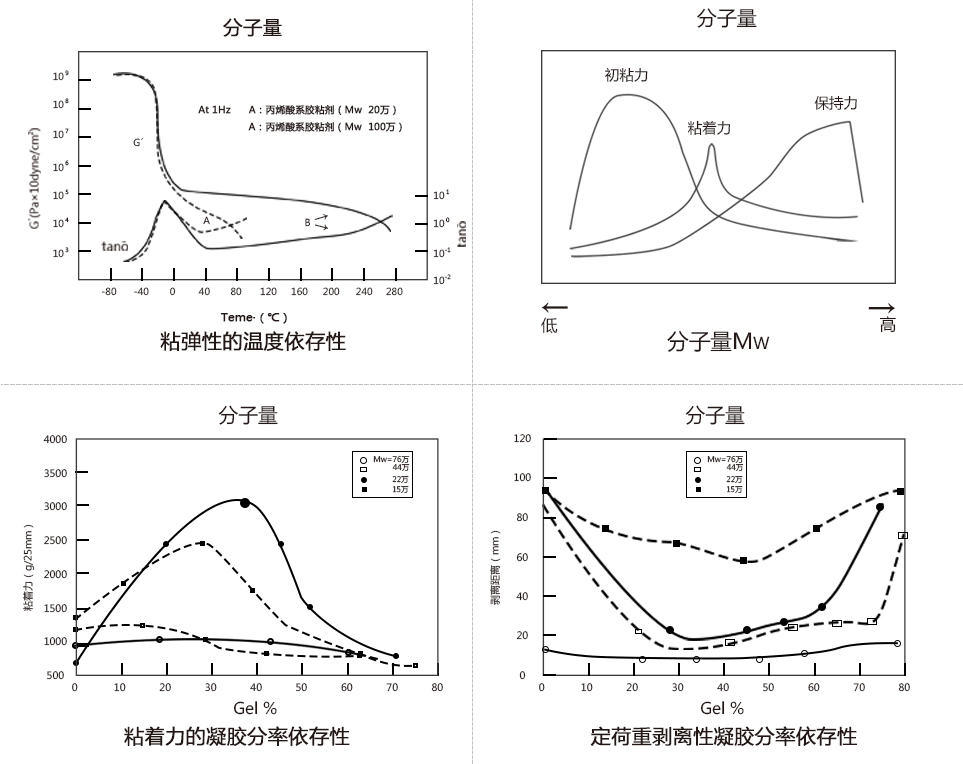

性能分析
